Příslušenství

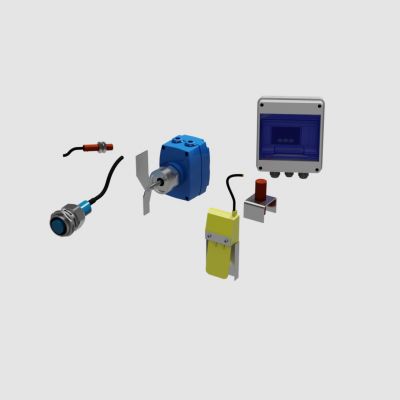

Volitelnou součástí dopravníků může být následující příslušenství:

systém podélně otevíraného potrubí s elektronickým hlídáním otevřeného stavu
vrtulková, kapacitní nebo vibrační čidla hlídání hladiny materiálu v násypkách, v zásobnících a přesypech
čidla snímání otáček bezosé spirály včetně elektronické kontroly rozběhu a prokluzu spirály
elektroskříň s ručním, případně programovatelným ovládáním
měnič frekvence pro plynulou změnu dopravního výkonu
tenzometry pro průběžné vážení v bezosém spirálovém dopravníku
uzavírací klapky s elektrickým nebo pneumatickým pohonem
stojan s pojezdovými koly včetně brzdy
dávkovací dopravník s dvojitou spirálou pro extrémní rozdíly v dávkovaném množství materiálu
libovolný výběr odstínu povrchové barvy dopravníku dle vzorníku RAL

Snímač rotačního pohybu spirály s ložiskem a s vyhodnocovací jednotkou SRP - 03

Typové varianty se liší dle použitého napájecího napětí:

24 V AC/DC
230 V AC

Rozsah otáček: 0 - 1000 ot./min. se stejnou přesností

Snímač slouží pro měření otáček a tím i k indikaci zastavení (prasknutí či jiné deformaci spirály) nebo zpomalení otáčení pomaloběžných hřídelí, šnekových přepravníků a spirálových dopravníků s ohebnou bezosou spirálou a koncovým ložiskem. Lze ho použít i ke sledování periodického nerotačního pohybu. Snímač reaguje na změny rozložení feromagnetických hmot ve své aktivní zóně.
Snímač se skládá z vyhodnocovací jednotky a čidla, které je k vyhodnocovací jednotce připojeno kabelem o standardní délce 5 m. Délku kabelu lze dle požadavku zákazníka upravit, za předpokladu, že délka nepřekročí 10 m!

Popis funkce vyhodnocovací jednotky:

Vyhodnocovací jednotka snímače (RTA-01) je zařízení umožňující jak optickou kontrolu chodu spirálového dopravníku, tak i vyhodnocení poruchy a následné odstavení dopravníku. Jednotka je programovatelná a ve spolupráci s čidlem reagujícím na pohyb feromagnetického materiálu je navržena pro pohodlnou obsluhu a plně automatický režim práce.

Základní parametry vyhodnocovací jednotky:

Napájení podle typu: 24 V AC/DC +/- 5% nebo 230 V AC +/- 15%
Příkon cca 3 VA
Vstup: 1x impulsní vstup pro čidlo
Výstup: 1x relé s přepínacím kontaktem
Stupeň krytí: IP 20 / IP 50
Provozní teplota: 0 až 55°C
Vyhodnocovací jednotka je určena do prostředí definovaném ČSN 33 2000-3 s následujícími vnějšími vlivy: AB5 - prostory chráněné před atmosférickými vlivy s regulací teploty.

Popis funkce čidla:

Čidlo je aktivní elektromagnetický snímač, reagující na přítomnost kovových předmětů v jeho aktivní detekční zóně. Výstupní signál čidla je impulsní a přivádí se do vyhodnocovací jednotky kabelem.
Konstrukčně je čidlo navrženo tak, aby odolávalo mechanickým i chemickým vlivům prostředí a bylo odolné vůči rušení 50 Hz sítě.

Základní parametry čidla:

Zaručená citlivost reakce na feromagnetický předmět v ose čidla (ve volném prostoru) je 0 až 1,6 mm.
Stupeň krytí: IP 67
Pracovní teplota okolí: -25 °C až +70 °C

!! Upozornění !!

Neinstalovat na vibrující konstrukce!
Při instlaci snímače na spirálové dopravníky typu SL, SLN, SLP je nutno pro upevnění čidla použít ložisko s přípravou pro tento druh snímače.
