Robustní spirálové dopravníky

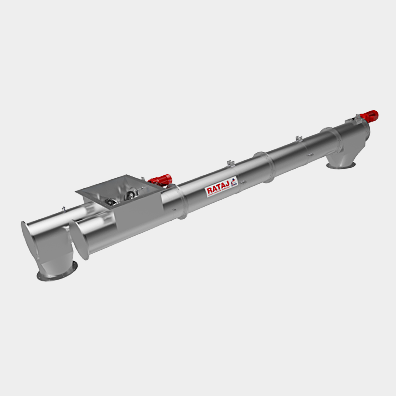

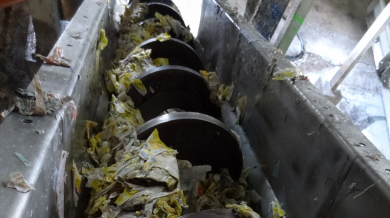

Pro dopravu abrazivních, kusovitých a lepivých materiálů nebo pro velké dopravované množství až do cca 1 000 m³/hod používáme robustní bezosé spirálové dopravníky RATAJ® (Typy RL, RLN, RLP). Jedná se především o dopravu velmi abrazivních materiálů (uhlí, korundová drť, štěrk, písek, drcené kamenivo, brusný prach, vysokopecní a elektrárenská struska, keramické materiály, popílek apod.), dopravu materiálů velkých zrnitostí (PET láhve, dřevo, dřevní štěpka, papír, biomasa, drcené pneumatiky apod.), dopravu lepivých a mokrých materiálů (odpadní kaly, zemina, bentonit, kašovité materiály apod.) a dopravu velmi jemných a tekoucích materiálů (potravinářské prášky, chemikálie a jiné).

Při správné aplikaci a technickém návrhu bezosých spirálových dopravníků můžeme vyřešit zákazníkovi mnohdy složitý problém, kdy nelze použít jiné druhy mechanické dopravy.

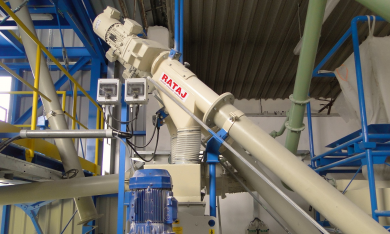

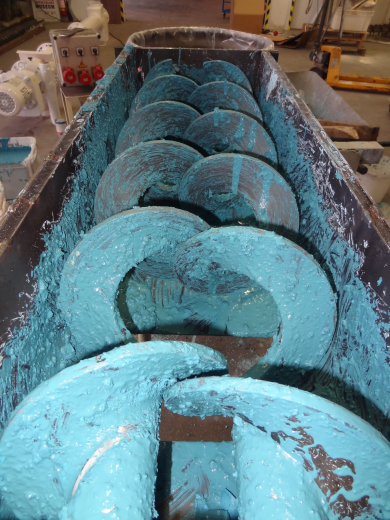

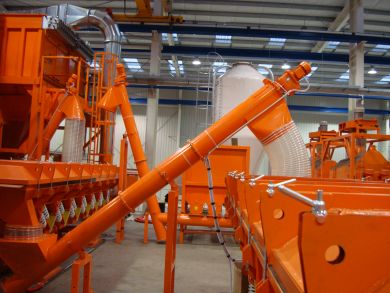

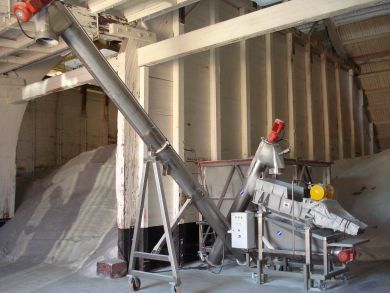

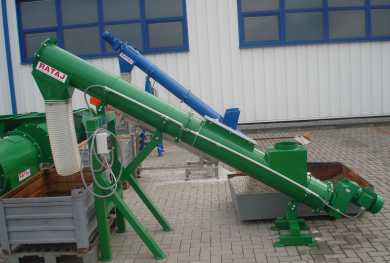

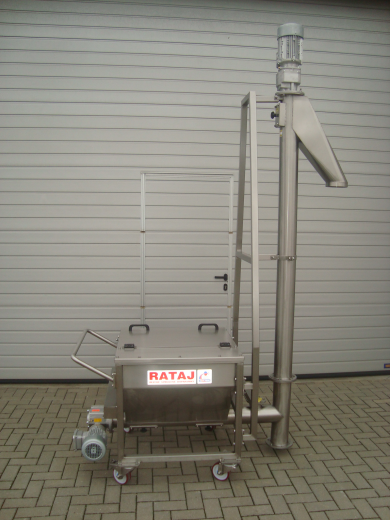

Pro extrémně zatížené dopravníky (velké dopravní vzdálenosti, doprava materiálů o velmi vysoké sypné hmotnosti) jsou určeny robustní spirály ze dvou nebo ze tří vzájemně spojených profilů. Tloušťka bezosých spirál může být až 60 mm a vnější průměr až 800 mm. Díky vysoké kvalitě robustních spirál vyrábíme bezosé spirálové dopravníky tažné nebo tlačné, dopravníky spojené kolmo na sebe (systém vetknutí) a bezosé spirálové dopravníky svislé, místo klasických korečkových elevátorů.

Maximální délky robustních spirálových dopravníků, které jsme instalovali, jsou až do vzdálenosti 55 m ve vodorovném provedení a 25 m ve vertikálním provedení.

Pro každé průmyslové odvětví máme odpovídající materiálové provedení spirál, potrubí nebo žlabů. Stále častěji nahrazujeme bezosými spirálovými dopravníky klasické šnekové dopravníky, redlery, pásové dopravníky a korečkové elevátory.

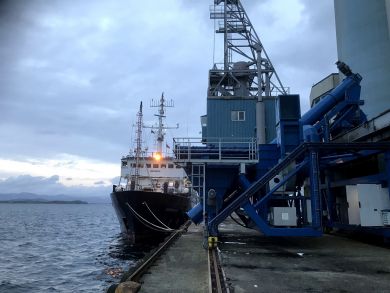

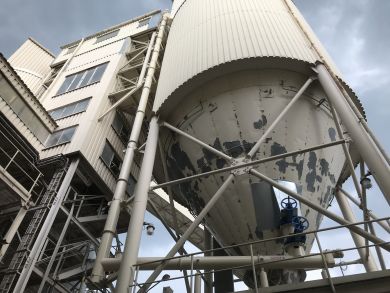

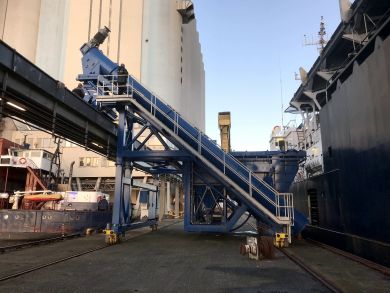

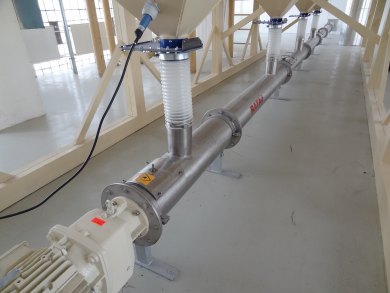

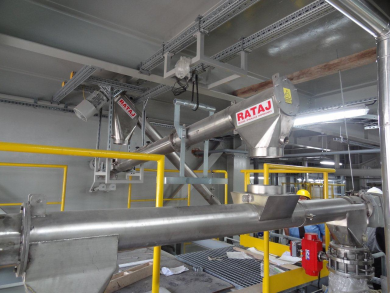

Pro bezosé spirálové dopravníky prakticky neexistuje prostorové omezení směru dopravy. Existuje mnoho aplikací, při kterých se využívá plnění a vyprazdňování zásobníků z vodorovného i ze svislého směru, doprava materiálů v technologických linkách mezi podlažími a přesun materiálů velkých dopravních výkonů na velké vzdálenosti.

Materiálové provedení

SPIRÁLA:

Typ RL - ocelová (dle normy EN - S235, S355)
Typ RLN - nerezová (dle normy ASTM - AISI 304, AISI 310, AISI 316)
Typ RLP - kompozit (plast + ocel)

POTRUBÍ:

ocelové (dle normy EN - S235, S355)
nerezové (dle normy ASTM - AISI 304, AISI 316, AISI 321)
plastové (PVC, Polyamid PA 6, PA 12, POM, PE)

Průměr potrubí dopravníku závisí na typu materiálu, téměř u každého typu je možno volit z několika variant. Maximální délka dopravníku je v podstatě neomezená.

Kontaktujte nás

+420 387 240 910
rataj@rataj.cz

Poptávka

Typy robustních spirál

Typ	Průměr spirály vnější	Stoupání závitu	Průměr spirály vnitřní	Tloušťka spirály (vnitřní/vnější)	Dopravní výkon
*/1**	(mm) */2**	(mm)	(mm)	(mm)	(m3/hod) */3**
RLN 25	25	15	12	6	0,001 - 0,2
RLN 28	28	25	10	3,5	0,001 - 0,2
RLN 28	28	25	10	4,5	0,001 - 0,2
RLN 32	32	25	10	3,5	0,001 - 0,2
RL 45	45	40	15	5	0,01 - 1,5
RLN 45	45	40	15	5	0,001 - 0,3
RLN 50	50	50	14	3,5	0,01 - 0,5
RLN 50	50	60	20	8	0,01 - 0,5
RLN 55	55	80	27	6,5/5	0,01 - 0,5
RL 60	60	60	20	5	0,01 - 1,5
RLN 60	60	30	30	3,5	0,01 - 0,5
RL 66	66	75	42	12,5/11	0,01 - 0,5
RL 75	75	80	27	6	0,01 - 2,0
RLN 75	75	80	27	5	0,01 - 0,5
RLN 77	77	75	37	8	0,01 - 1,5
RL 80	80	65	27	7/5	0,01 - 2,0
RL 80	80	80	22	6	0,01 - 2,0
RL 80	80	80	22	7,5/5	0,01 - 2,0
RLN 80	80	65	27	5	0,01 - 2,0
RLN 80	80	80	27	5	0,01 - 2,0
RLN 80	80	80	27	6	0,01 - 2,0
RLN 80	80	100	27	6	0,01 - 2,0
RL 90	90	60	34	7/5	0,01 - 2,5
RL 90	90	90	34	6	0,01 - 3,0
RL 90	90	90	34	10/6,5	0,01 - 3,0
RL 90	90	110	50	22/18,5	0,01 - 3,0
RLN 90	90	60	34	5	0,01 - 2,5
RLN 90	90	90	34	6,5/5	0,01 - 3,0
RLN 90	90	90	34	8	0,01 - 3,0
RL 100	100	75	34	6	0,01 - 3,0
RL 100	100	100	27	6	0,01 - 4,0
RL 100	100	100	34	6	0,01 - 4,0
RL 100	100	100	60	22/18,5	0,01 - 4,0
RLN 100	100	75	34	5,5/4	0,02 - 3,0
RLN 100	100	100	34	7/5	0,03 - 4,0
RL 105	105	80	48	6	0,01 - 4,0
RL 110	110	75	34	6	0,03 - 5,0
RL 110	110	80	34	15,5/9,5	0,03 - 5,0
RL 110	110	110	34	6	0,03 - 6,0
RL 110	110	110	34	12	0,03 - 6,0
RLN 110	110	110	34	5	0,03 - 6,0
RLN 110	110	110	34	7,5/4,5	0,03 - 6,0
RLN 110	110	110	34	8	0,03 - 6,0
RLN 110	110	110	34	11/7,5	0,03 - 6,0
RL 120	120	75	34	6	0,03 - 6,0
RL 120	120	80	38	6	0,03 - 6,0
RL 120	120	105	38	9/6	0,03 - 6,0
RL 120	120	105	44	5	0,03 - 6,0
RL 120	120	120	38	15/10	0,04 - 7,0
RL 120	120	120	38	6	0,04 - 7,0
RL 120	120	120	38	8	0,04 - 7,0
RL 125	125	125	80	15	0,03 - 2,0
RLN 120	120	80	38	5	0,02 - 6,0
RLN 120	120	120	38	5	0,04 - 7,0
RLN 120	120	120	38	8	0,04 - 7,0
RLN 120	120	120	40	10	0,04 - 7,0
RL 130	130	140	48	10/6,5	0,03 - 6,0
RL 140	140	100	49	8	0,1 - 7,0
RL 140	140	140	40	11/8	0,1 - 10,0
RL 140	140	140	48	9,5/6,5	0,1 - 10,0
RL 140	140	140	49	8	0,1 - 10,0
RL 140	140	140	55	12	0,1 - 10,0
RLN 140	140	100	49	8	0,1 - 7,0
RLN 140	140	140	49	8	0,1 - 10,0
RLN 140	140	140	52	10	0,1 - 10,0
RLN 140	140	140	60	18/12	0,1 - 10,0
RL 150	150	100	61	8	0,2 - 13,0
RL 150	150	105	49	10/6,5	0,2 - 13,0
RL 150	150	150	49	8	0,2 - 15,0
RL 150	150	150	49	10	0,2 - 15,0
RL 150	150	150	50	15	0,2 - 15,0
RL 150	150	150	60	12/8,5	0,2 - 15,0
RL 150	150	150	60	14/10	0,2 - 15,0
RLN 150	150	100	62	10	0,2 - 15,0
RLN 150	150	140	54	10/5	0,2 - 15,0
RLN 150	150	150	49	8	0,2 - 15,0
RLN 150	150	150	50	12	0,2 - 15,0
RLN 150	150	150	56	10/6,5	0,2 - 15,0
RLN 150	150	150	56	13/8,5	0,2 - 15,0
RLN 150	150	170	50	10/5	0,2 - 15,0
RLN 150	150	180	50	10/5	0,2 - 15,0
RL 160	160	105	49	12	0,1 - 8,0
RL 160	160	160	49	12	0,1 - 12,0
RL 160	160	160	60	20	0,1 - 12,0
RLN 160	160	150	49	10/5	0,2 - 15,0
RLN 170	170	180	60	15	0,2 - 15,0
RL 180	180	180	49	10	0,3 - 20,0
RL 180	180	180	61	15/9,5	0,3 - 20,0
RL 180	180	180	61	23,5/17	0,3 - 20,0
RLN 180	180	135	61	9/6	0,3 - 20,0
RLN 180	180	180	60	15,5/9	0,3 - 20,0
RLN 180	180	180	60	18/12,5	0,3 - 20,0
RLN 180	180	180	61	12	0,3 - 20,0
RL 190	190	135	61	12	0,5 - 25,0
RL 195	195	195	95	20	0,5 - 25,0
RL 200	200	135	61	12	0,4 - 20,0
RL 200	200	200	65	15,5/10	0,5 - 25,0
RL 200	200	250	76	11/8	0,5 - 25,0
RLN 200	200	135	60	12/6	0,5 - 20,0
RLN 200	200	135	61	10	0,5 - 20,0
RLN 200	200	200	61	10	0,5 - 20,0
RLN 200	200	200	61	11/8	0,5 - 20,0
RLN 200	200	200	65	17/10	0,5 - 20,0
RLN 200	200	200	85	15	0,5 - 20,0
RL 210	210	200	110	8	0,5 - 25,0
RL 215	215	220	115	29/23	0,5 - 25,0
RL 220	220	220	61	12	0,5 - 20,0
RL 230	230	160	61	12	0,5 - 15,0
RL 230	230	230	76	12	0,5 - 20,0
RL 230	230	230	94	24/17	0,5 - 20,0
RL 230	230	230	95	20	0,5 - 20,0
RL 230	230	230	130	20	0,5 - 15,0
RLN 230	230	160	60	10/5	0,5 - 20,0
RLN 230	230	230	76	10	0,5 - 25,0
RLN 230	230	160	76	12/6	0,5 - 25,0
RL 240	240	145	140	20	0,5 - 15,0
RL 240	240	240	76	12	0,5 - 15,0
RLN 240	240	145	76	10	0,5 - 20,0
RL 250	250	150	42	15	0,5 - 20,0
RL 250	250	170	76	12	0,5 - 20,0
RL 250	250	200	89	12	0,5 - 20,0
RL 250	250	200	89	14/10	0,5 - 20,0
RL 250	250	250	76	12	0,5 - 30,0
RL 250	250	280	89	12	0,5 - 30,0
RL 250	250	300	89	12	0,5 - 30,0
RL 260	260	260	110	8	0,5 - 30,0
RLN 270	270	200	102	12/6	0,5 - 25,0
RL 275	275	280	90	15	0,5 - 40,0
RLN 275	275	260	80	12/6	0,5 - 25,0
RL 280	280	190	89	12	0,5 - 30,0
RL 280	280	190	89	15	0,5 - 30,0
RL 280	280	280	89	20	0,5 - 40,0
RL 280	280	280	90	16/10	0,5 - 40,0
RL 280	280	280	90	20/13	0,5 - 40,0
RL 280	280	280	90	25/17	0,5 - 40,0
RL 280	280	280	100	20	0,5 - 40,0
RL 280	280	280	104	20	0,5 - 40,0
RLN 280	280	280	89	10	0,5 - 40,0
RLN 280	280	280	89	12	0,5 - 40,0
RLN 280	280	280	90	12/6	0,5 - 40,0
RL 285	285	280	130	35/26	0,5 - 40,0
RL 300	300	160	76	12	0,5 - 50,0
RL 300	300	300	89	12	0,5 - 70,0
RL 300	300	300	105	26/17	0,5 - 70,0
RLN 300	300	110	220	11/9,5	0,5 - 50,0
RLN 300	300	300	89	10	0,5 - 70,0
RLN 300	300	300	90	12/6	0,5 - 70,0
RLN 300	300	300	102	25/16	0,5 - 70,0
RL 310	310	310	110	8	0,5 - 70,0
RL 315	315	210	102	12	0,5 - 60,0
RL 315	315	315	102	12	0,5 - 70,0
RLN 330	330	250	102	20	0,5 - 70,0
RL 340	340	340	130	36/26	1,0 - 150,0
RL 350	350	350	102	12	1,0 - 150,0
RL 350	350	350	105	33,5/20,5	1,0 - 150,0
RL 350	350	350	169	12	1,0 - 150,0
RL 350	350	350	250	20	1,0 - 150,0
RLN 350	350	350	110	20	1,0 - 150,0
RLN 365	365	350	102	20	1,0 - 150,0
RL 380	380	380	180	30/22	1,0 - 150,0
RLN 380	380	380	140	20	1,0 - 150,0
RL 400	400	265	102	16/9	2,0 - 100,0
RL 400	400	400	120	12	3,0 - 200,0
RL 400	400	400	160	40	3,0 - 200,0
RLN 400	400	400	122	15	3,0 - 200,0
RLN 450	450	370	130	15	3,0 - 150,0
RL 500	500	500	140	16,5/13	4,0 - 300,0
RL 500	500	500	140	30/25	4,0 - 250,0
RL 520	520	360	273	25	5,0 - 300,0
RL 600	600	350	273	25	3,0 - 300,0
RL 600	600	350	323	20/12,5	3,0 - 300,0
RL 600	600	500	300	30	3,0 - 200,0
RL 600	600	500	300	40	3,0 - 200,0
RL 600	600	600	169	12	5,0 - 600,0
RL 600	600	600	240	25	5,0 - 600,0
RL 800	800	600	340	30	10,0 - 1000,0

/*1 Červeně označené typy = nerezové provedení spirály i potrubí.

/*2 Vnější průměry robustních bezosých spirálových dopravníků jsou závislé na druhu a fyzikálních vlastnostech dopravovaného materiálu.

/*3 Dopravní výkony jednotlivých dopravníků jsou závislé na druhu a fyzikálních vlastnostech dopravovaného materiálu.
